Bitte beachten Sie, dass der Betrieb meines Büros aufgrund geänderter beruflicher Perspektiven ab 01.01.2018 weitgehend eingestellt ist. Mehr Infos ...

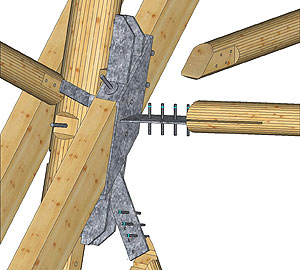

Neubau Kulturscheune Stelzen, 2007: Explosionsdarstellung eines Knotendetails




Wozu?

Räumliche Darstellungen von Konstruktionen sind ein Arbeitsmittel welches stark in die beiden genannten Arbeitsthemen meines Büros, Holzschutz und Holzbauplanung mit einfließt und genutzt wird.

Mit der Visualisierung von komplizierten Konstruktionsverbindungen und Aufbauten kann eine nützliche Zuarbeit und Hilfestellung an planende Architekten und Ingenieure, Zimmereien und andere ausführende Handwerker weiter geleitet werden.



Verwendete
Software

Wir arbeiten ausschließlich mit dem cadwork® CAD-Programm. Hiermit sind dreidimensionale Darstellungen gerundeter, konvexer und konkaver Formen möglich.

Alle gängigen Trägerformate aus dem Stahlbau, Kleineisenteile und Verbindungsmittel verschiedener Hersteller, Einbauprodukte unterschiedlicher Bauteil-Zulieferer und diverse Holzwerkstoffe sind auch in den 3D-Datenbibliotheken vorhanden oder können problemlos nachkonstruiert werden.

Traditionelle Holzverbindungen vom Zapfen bis zum schrägen Hakenblatt mit Schloss können bis ins Detail durchkonstruiert werden.

Doppelungen, Überschneidungen, fehlerhafte Verbindungen können mit integrierten Prüfverfahren erkannt und beseitigt werden.





Ausgabeformate

Die Datenausgabe kann auf unterschiedlichste Weise erfolgen:

Als Papierausdrucke DIN A4 – DIN A0, s/w oder farbig

Als Druckdatei im plot- oder pdf-Format

Als Zeichnungsdatei im dxf- oder dwg-Format

Als Visualisierungsdatei im jpeg- oder tif-Format

Ansteuerungsdateien für den maschinellen Abbund aller gängigen Abbundanlagen





Gartenhaus einer Villa in Leipzig Böhlitz-Ehrenberg (erbaut etwa 1890), Bestandsaufnahme mit Schadenskartierung und Sanierungskonzeption als 3D-Darstellung. Zusätzliche Aufgabenstellung: Anhebung der Konstruktion zur Sanierung der Schwellen, Einbau einer neuen Geschossebene und Verschiebung des kompletten Bauwerks um ca. 0,70 m auf ein neu zu errichtendes Fundament.



Darstellungsarten

Ebenso sind die unterschiedlichsten Darstellungsformen möglich:

Grundrisse, Schnitte und Ansichten (PDF)

Axonometrien (PDF)

Perspektiven (PDF)

Explosionszeichnungen (PDF)

Automatisierte Einzelstückdarstellung (PDF)

Materialgerechte Flächengestaltung (PDF)

Visualisierung und Montagen (PDF)



Leistungen

Folgende Leistungen können wir Ihnen in diesem Zusammenhang anbieten:

Aufmaße und Darstellungen bis zum verformungsgerechten Standard

Zuarbeit bei planerischen Aufgaben

Visualisierung und Montagen
